آموزش مونتاژ دوربین مداربسته

مونتاژ دوربین مداربسته یکی از مهارت‌های کاربردی در حوزه سیستم‌های نظارتی و امنیتی است که به شما امکان می‌دهد دوربین‌های مداربسته را به‌درستی سرهم کرده و آماده نصب کنید. حال، یادگیری نحوه مونتاژ این دوربین‌ها می‌تواند هم برای استفاده شخصی و هم به‌عنوان یک فرصت شغلی، مفید باشد. در این آموزش از آموزشگاه پل، به‌صورت گام‌به‌گام با فرآیند مونتاژ، قطعات مورد نیاز، ابزارهای لازم و نکات فنی مهم آشنا خواهید شد تا بتوانید یک سیستم نظارتی کارآمد و حرفه‌ای راه‌اندازی کنید.

قطعات و ابزارهای لازم برای مونتاژ دوربین مداربسته

برای مونتاژ یک دوربین مداربسته به قطعات و ابزارهای ضروری نیاز دارید که هر کدام نقش مهمی در عملکرد نهایی دستگاه ایفا می‌کنند. که شامل موارد زیر می‌شود.

•  لنز دوربین: وظیفه تنظیم زاویه دید و کیفیت تصویر را بر عهده دارد و در انواع مختلف با فواصل کانونی متنوع موجود است.

•  فیلتر IRCUT در دوربین‌های دارای قابلیت دید در شب (IR)، این قطعه برای بهبود کیفیت تصویر در شرایط نوری مختلف استفاده می‌شود.

•  برد تصویر:  بخش اصلی پردازش تصویر که در اینجا مربوط به دوربین‌های تحت شبکه (IP Camera) است و کیفیت و ویژگی‌های دوربین را تعیین می‌کند.

•  اسپیسر (Spacer) قطعه‌ای برای ایجاد فاصله مناسب بین اجزای داخلی و جلوگیری از اتصال‌های ناخواسته.

•  هولدر لنز:  پایه‌ای که لنز روی آن نصب می‌شود و نقش مهمی در تنظیم و تثبیت لنز ایفا می‌کند.

فیلم آموزش مونتاژ دوربین مداربسته

در این آموزش، گام‌به‌گام و به‌صورت عملی نحوه مونتاژ دوربین مداربسته را به شما آموزش می‌دهیم. از معرفی قطعات و ابزارهای موردنیاز گرفته تا سرهم کردن اجزا و راه‌اندازی نهایی، تمام مراحل را به‌طور دقیق بررسی خواهیم کرد. با مشاهده این ویدئو، می‌توانید مهارت لازم برای مونتاژ حرفه‌ای دوربین مداربسته را کسب کنید.

مرحله اول؛ متصل کردن IRCUT  به سوکت

در این مرحله، قصد داریم مونتاژ یک دوربین IP را آغاز کنیم. اولین گام، اتصال IRCUT به برد تصویر است. برای این کار، باید سوکت IRCUT را به سوکت دوتایی موجود روی برد متصل کنید. ابتدا IRCUT را روی برد در جای مناسب خود قرار دهید و با دقت آن را فیکس کنید تا در حین عملکرد دوربین دچار لرزش یا جابجایی نشود.سپس، سوکت IRCUT را به سوکت مخصوص روی برد متصل کنید تا ارتباط بین این دو قطعه برقرار شود. در پایان این مرحله، برد تصویر و IRCUT به‌درستی به یکدیگر متصل شده‌اند و دوربین آماده ادامه مراحل مونتاژ است.

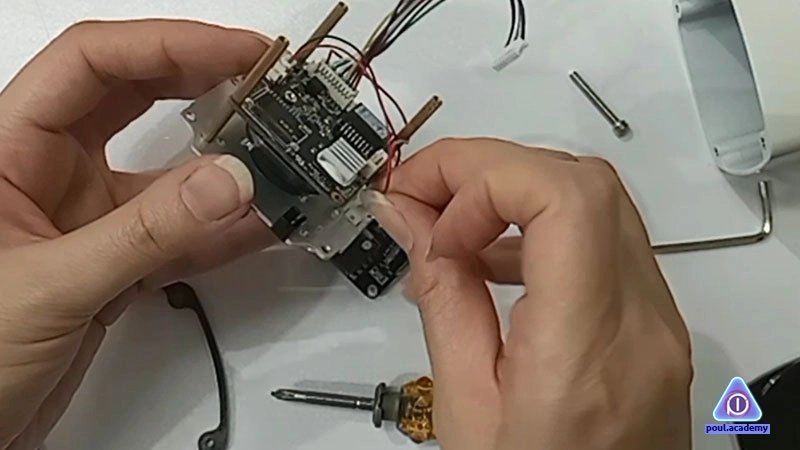

مرحله اول؛ متصل کردن IRCUT  به سوکت

مرحله دوم؛ اتصال برد IR  بر روی برد تصویر یا برد اصلی

در این مرحله، باید برد IR را روی برد تصویر (برد اصلی) متصل کنیم تا عملکرد صحیح دوربین در شرایط نوری مختلف تضمین شود. ابتدا هولدر لنز را در محل مخصوص خود نصب کنید تا پایه‌ای مناسب برای لنز ایجاد شود. سپس، برد IR را روی برد تصویر قرار دهید. برای این کار، از اسپیسر (Spacer) استفاده کنید تا فاصله‌ای مناسب بین برد اصلی و برد IR ایجاد شود و از تماس ناخواسته بین قطعات جلوگیری شود. در دوربین‌های تحت شبکه (IP Camera)، علاوه بر این دو برد، برد شبکه نیز وجود دارد که باید به همین روش روی مجموعه نصب شود. در پایان این مرحله، تمام بردهای مورد نیاز به‌درستی روی یکدیگر قرار گرفته و مونتاژ بخش اصلی دوربین تکمیل شده است.

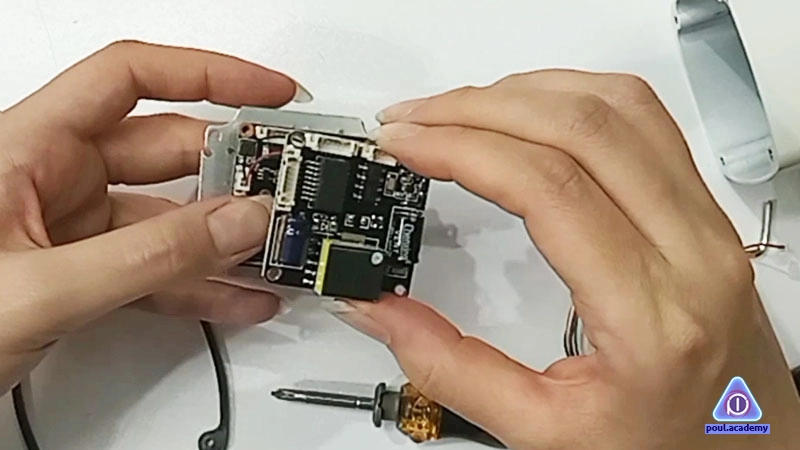

اتصال برد IR  بر روی برد تصویر یا برد اصلی

مرحله سوم؛ اتصال کابل‌ها

در این مرحله، باید کابل‌های موردنیاز را به سوکت‌های مربوطه متصل کنیم تا ارتباط بین قطعات مختلف برقرار شود. بسته به مدل دوربین، کابل‌ها را به سوکت‌های مخصوص روی برد اصلی و سایر بردها متصل کنید. سوکت مربوط به برد IR را نیز به درستی متصل کنید تا عملکرد صحیح آن تضمین شود. در نهایت، برد دوم را فیکس کنید تا تمام قطعات به‌طور ایمن در جای خود قرار بگیرند.

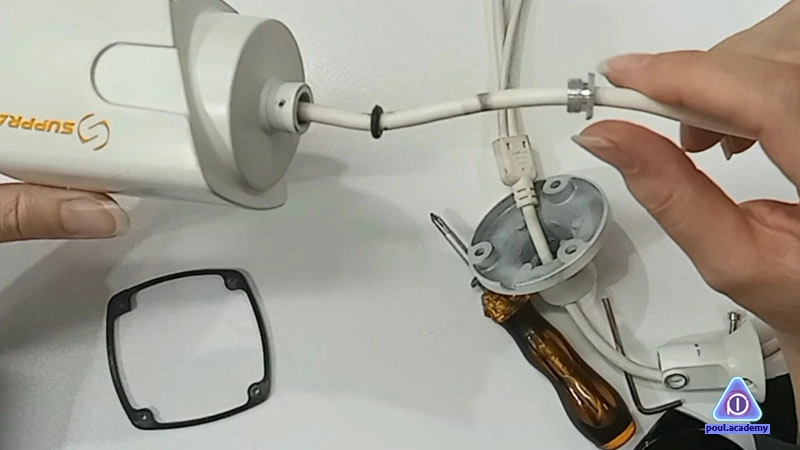

اتصال کابل‌ها

همچنین بخوانید:آشنایی با قطعات و اجزای دوربین مدار بسته + فیلم آموزشی

مرحله چهارم؛ اتصال بردها به بدنه دوربین

در این مرحله، باید بردهای مونتاژ شده را روی بدنه اصلی دوربین نصب کنیم تا ساختار دوربین تکمیل شود. ابتدا، بردهای فیکس‌شده را داخل محفظه دوربین قرار داده و کابل‌هایی که از پایه دوربین عبور کرده‌اند را به بردهای مربوطه متصل کنید. سپس، برای جلوگیری از جابجایی کابل‌ها، آن‌ها را با هولدر انتهایی دوربین محکم کرده و با استفاده از آچار آلن، بخش انتهایی پایه دوربین را ثابت کنید. در نهایت، قسمتی که برای نصب روی دیوار در نظر گرفته شده را محکم کرده و کابل‌ها را یک به یک به بردهای مخصوص متصل کنید.

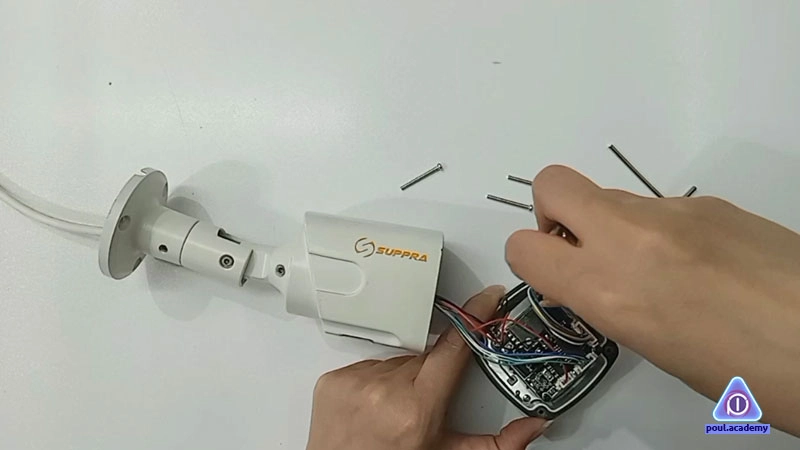

اتصال بردها به بدنه دوربین

نکات مهم:

  • قبل از نصب لنز، آن را با یک گوش‌پاک‌کن تمیز کنید تا گردوغبار یا لکه‌ای روی آن باقی نماند.
  • هنگام نصب برد IR روی برد اصلی، مطمئن شوید که سنسور دوربین عاری از گردوغبار یا اثر انگشت باشد، زیرا این موارد می‌توانند کیفیت تصویر را کاهش دهند.

در پایان، قسمت جلویی دوربین را به‌دقت تمیز کنید و سپس واشر آب‌بندی را در محل مناسب قرار دهید تا از نفوذ گردوغبار و رطوبت جلوگیری شود. توجه داشته باشید که سنسور فتوسل باید در قسمت پایین قرار بگیرد. پس از آن، برد را روی قسمت جلویی بدنه فیکس کرده و پیچ‌ها را محکم ببندید. در نهایت، طلق مخصوص IR را متصل کنید تا دوربین آماده استفاده شود.

جمع بندی

در این آموزش، شما با تمام مراحل مونتاژ و نصب دوربین مداربسته آشنا شدید. از اتصال قطعات مختلف مانند IRCUT و بردهای تصویر، تا نصب بردها به بدنه دوربین و فیکس کردن کابل‌ها، تمام جزئیات به‌طور گام‌به‌گام شرح داده شد. این مراحل به شما کمک می‌کنند تا دوربین مداربسته را به‌درستی مونتاژ کرده و برای نصب نهایی آماده کنید.

اگر قصد دارید این مهارت را به‌صورت حرفه‌ای‌تر یاد بگیرید و وارد بازار کار شوید، می‌توانید در دوره نصب دوربین مداربسته آموزشگاه پل شرکت کنید. این دوره‌ها شامل آموزش کامل از پایه بوده و به شما تمامی مباحث فنی را به‌صورت کاربردی آموزش می‌دهند. همچنین، این آموزشگاه به شما مدرک فنی و حرفه‌ای معتبر ارائه می‌دهد و برای تسهیل پرداخت هزینه‌ها، شرایط اقساطی نیز در نظر گرفته شده است. با این دوره، شما می‌توانید به‌صورت تخصصی در زمینه نصب و راه‌اندازی دوربین‌های مداربسته فعالیت کنید و وارد بازار کار شوید.

سوالات متداول درباره آموزش مونتاژ دوربین مداربسته

چه نوع دوربین‌هایی برای نصب و مونتاژ مناسب‌تر هستند؟

برای نصب دوربین‌های مداربسته، دو نوع اصلی دوربین‌های آنالوگ و IP وجود دارند. دوربین‌های IP به دلیل کیفیت بالاتر و امکانات پیشرفته‌تر مانند قابلیت اتصال به شبکه و دسترسی از راه دور، برای نصب در محیط‌های حرفه‌ای مناسب‌تر هستند. با این حال، دوربین‌های آنالوگ نیز به دلیل هزینه پایین‌تر برای استفاده‌های عمومی همچنان گزینه مناسبی به شمار می‌روند.

آیا برای نصب دوربین‌های مداربسته نیاز به تخصص فنی داریم؟

بله، نصب دوربین‌های مداربسته نیازمند دانش فنی در زمینه مونتاژ قطعات، اتصال کابل‌ها، تنظیمات نرم‌افزاری و تنظیمات شبکه است. با این حال، در دوره‌های آموزشی نصب دوربین مداربسته، شما تمام مراحل از پایه را فرا خواهید گرفت و می‌توانید با خیال راحت دوربین‌های مداربسته را نصب و راه‌اندازی کنید.

آیا امکان نصب دوربین مداربسته در محیط‌های خارجی وجود دارد؟

بله، بسیاری از دوربین‌های مداربسته مخصوص محیط‌های خارجی طراحی شده‌اند. این دوربین‌ها معمولاً دارای ضدآب بودن و ضد گردوغبار هستند و می‌توانند در برابر شرایط جوی سخت مانند باران، برف یا تغییرات دمایی مقاومت کنند. با این حال، باید مطمئن شوید که دوربین شما برای نصب در فضای خارجی مناسب است و از واشر آب‌بندی برای جلوگیری از نفوذ رطوبت استفاده کنید.
